Installazione di prese d'arrampicata su pannelli in legno

Istruzioni per il montaggio di ciascun sistema:

1 - Vite Allen M10

Questo sistema è utilizzato in alcune prese taglia XS, in quasi tutte le prese S e in quelle di dimensioni maggiori. Per l’installazione, consigliamo pannelli in legno con uno spessore tra i 18 e i 20 mm. Prima di fissare il pannello alla parete, forare con una punta da legno da 12 mm a distanza regolare (circa ogni 20 cm). È preferibile realizzare più fori di quelli necessari: così potrai cambiare facilmente la disposizione o aumentare la densità delle prese senza smontare il pannello.

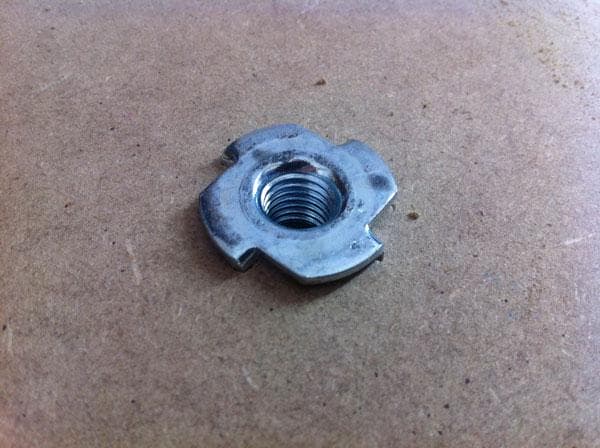

Dal lato posteriore del pannello si inseriscono le dadi a ragno e si fissano con leggeri colpi di martello. È fondamentale che il dado aderisca perfettamente al legno e che il pannello non venga danneggiato: se la filettatura risulta danneggiata o mal posizionata, la vite potrebbe bloccarsi e la presa non potrebbe più né stringersi né allentarsi, ruotando a vuoto. In questo caso, servirà una persona dietro al pannello con una pinza per trattenere il dado mentre un’altra allenta la vite.

Una volta posizionati tutti i dadi a ragno, si può fissare il pannello alla parete, lasciando uno spazio minimo di 5–10 cm dietro per permettere l’uscita delle viti senza ostacoli.

Scegli la presa che vuoi installare e trova una posizione adatta sul pannello. Verifica che la presa aderisca completamente alla superficie, evitando spigoli o cambi di piano.

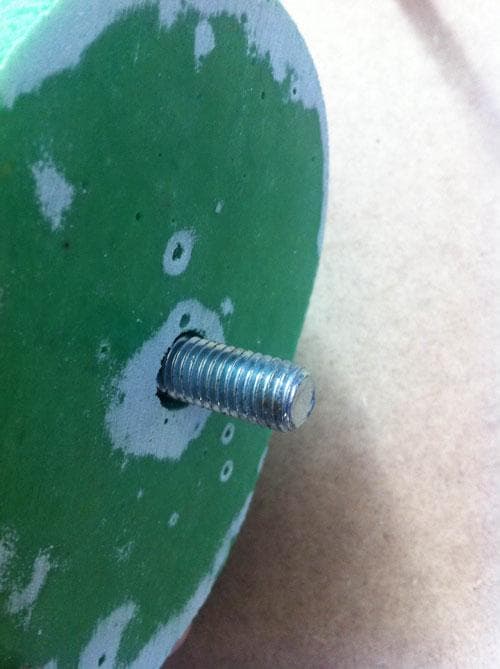

Inserisci una vite nella presa: deve sporgere almeno 20 mm dalla base e deve essere completamente filettata in quella parte. Le viti più lunghe hanno una zona liscia vicino alla testa (“collo”) che deve rimanere completamente dentro la presa.

Inserisci la vite nel foro e inizia ad avvitarla senza stringere troppo all’inizio, per non spingere il dado e rovinarlo. Con un po’ di pratica, questa operazione si può fare con un avvitatore elettrico (trapano senza percussione, due velocità).

Nonostante molti produttori indichino una coppia di serraggio ideale in N/m², quasi nessuna palestra di arrampicata ha una chiave dinamometrica. Perciò, puoi usare l’avvitatore e poi dare un ultimo giro con una chiave Allen da circa 20 cm. Con un po’ di esperienza, saprai quando la presa è ben serrata senza rischiare di romperla (non lasciare questo compito al più forzuto del gruppo o resterai senza prese! 😄).

Il grande vantaggio di questo sistema è la facilità e velocità nel cambiare la disposizione delle prese: basta una chiave Allen o un avvitatore.

È possibile usare viti M8, ma le nostre prese non sono certificate per quel diametro. L’M10 è lo standard nel settore: se stai progettando un pannello da zero, usa sempre dadi M10 per evitare problemi futuri.

2 - Viti autofilettanti

Questo sistema si usa normalmente per prese piccole o leggere, o su volumi cavi. A differenza del sistema Allen, non serve forare il pannello in anticipo: basta scegliere una zona piatta dove la presa aderisce bene e iniziare ad avvitare uno dei fori. Poiché si usano due o più viti per presa, non c’è rischio che questa ruoti. Stringi a mano finché la presa è ben salda oppure usa un avvitatore con bassa coppia (8-10 Nm) per non rompere eventuali spigoli sottili.

Questo sistema riduce i costi perché le viti autofilettanti costano MOLTO meno della combinazione vite Allen + dado, e consentono il montaggio in quasi ogni punto del pannello. Tuttavia, cambiare la posizione di una presa dopo l’installazione può risultare più laborioso.

3 - Combinazione Allen M10 + autofilettante

In certi casi, la forma della presa può creare una leva troppo forte sul punto di fissaggio principale, rendendo difficile evitare che ruoti, anche con un serraggio forte. Per questo molte prese hanno un secondo foro per una vite autofilettante da 4 mm che impedisce la rotazione.

Con questa combinazione, non è necessario stringere troppo la vite Allen principale: basta che la presa sia ben aderente. In questo modo si evita anche il rischio di romperla.

In alcune prese, specialmente nei volumi più complessi, il punto di serraggio può essere un’area fragile. In questi casi, l’uso della seconda vite è l’unico modo sicuro per evitare rotture. Consigliamo di usare sempre questo sistema quando disponibile.

L’unico svantaggio è che cambiare la posizione della presa richiede più tempo, ma la sicurezza aumenta in modo significativo.

Ora manca solo una cosa: arrampicare!

Se hai dubbi, chiamaci e saremo felici di aiutarti.
